Qual é a principal vantagem da fundição sob pressão?

A principal vantagem da fundição sob pressão é sua capacidade de produzir grandes volumes de peças metálicas complexas e dimensionalmente precisas em alta velocidade com pós-processamento mínimo. Em um único ciclo de produção, a fundição sob pressão oferece tolerâncias rígidas, acabamentos superficiais suaves e repetibilidade consistente que poucos outros processos de conformação de metal podem igualar. Para indústrias onde a precisão e o rendimento são importantes – automotivo, eletrônico, aeroespacial, bens de consumo – a fundição sob pressão fica na interseção entre eficiência e qualidade.

Este artigo explica exatamente por que a fundição sob pressão mantém sua posição dominante na fabricação moderna, abrangendo precisão dimensional, velocidade, eficiência de material, economia de custos e como ela se compara aos processos concorrentes.

Precisão Dimensional e Tolerâncias Estreitas

Fundição sob pressão atinge consistentemente tolerâncias tão rigorosas quanto ±0,1 mm na maioria dos recursos e em configurações de ferramentas de precisão, são possíveis tolerâncias de ±0,05 mm. Esse nível de precisão está embutido no próprio processo – o metal fundido é injetado sob alta pressão (variando de 1.500 a mais de 25.000 psi, dependendo da liga e da geometria da peça) em matrizes de aço endurecido que mantêm sua forma em centenas de milhares de disparos.

O que isso significa na prática: as peças saem do processo de fundição sob pressão prontas para montagem ou exigindo apenas uma pequena usinagem secundária. Furos, roscas, ressaltos, nervuras e rebaixos muitas vezes podem ser fundidos diretamente na peça. Em comparação com a fundição em areia, que normalmente mantém tolerâncias de ±0,5 mm ou pior, a fundição sob pressão reduz significativamente a necessidade de operações de acabamento CNC.

Para caixas de transmissão automotiva, por exemplo, os locais dos furos dos assentos dos rolamentos devem ser mantidos em frações de milímetro. As carcaças de alumínio fundido conseguem isso diretamente na matriz, reduzindo o tempo de máquina por peça, de 20 minutos de trabalho CNC para 3 a 5 minutos de acabamento leve.

Alta velocidade de produção e tempo de ciclo

A velocidade é um dos pontos fortes que definem o processo de fundição sob pressão. Dependendo do tamanho da peça e da liga, os tempos de ciclo variam de menos de 10 segundos para pequenos componentes fundidos de zinco a 60–90 segundos para peças maiores de alumínio. Uma única máquina de fundição sob pressão operando uma matriz com múltiplas cavidades pode produzir milhares de peças acabadas por turno.

A fundição sob pressão de zinco, em particular, é excepcionalmente rápida. Pequenos componentes de zinco – caixas de conectores, mecanismos de travamento, peças estruturais em miniatura – podem ser produzidos em taxas superiores a 1.000 fotos por hora em máquinas de câmara quente. Esse rendimento simplesmente não é alcançável com fundição, forjamento ou usinagem a partir de barras.

As linhas de fundição sob pressão (HPDC) no setor automotivo funcionam quase continuamente, com extração automatizada de peças, corte e inspeção de qualidade integrados diretamente na célula. Uma célula HPDC bem otimizada que produz suportes de motor ou caixas de engrenagens de alumínio pode produzir 400 a 600 peças completas por turno , com intervenção mínima do operador.

Essa vantagem de velocidade aumenta em grandes tiragens de produção. Quando você precisa de 500.000 peças idênticas por ano, o custo unitário do ferramental é amortizado rapidamente e a vantagem do tempo de ciclo se traduz diretamente em menor custo de mão de obra por peça.

Capacidade de geometria complexa

A fundição sob pressão permite a produção de peças com complexidade geométrica que seriam proibitivamente caras com usinagem e muitas vezes impossíveis com forjamento. Passagens internas, paredes finas, perfis externos complexos, recursos de montagem integrados e texturas de superfície decorativas podem ser incorporados em uma única peça fundida sob pressão.

Capacidade de Parede Fina

As fundições de alumínio atingem rotineiramente espessuras de parede de 1,5 a 2,5mm . O zinco, que possui fluidez superior, pode produzir paredes tão finas quanto 0,4 mm em pequenas partes. Esta capacidade é crítica para a redução de peso em aplicações automotivas e aeroespaciais e para a redução de tamanho em gabinetes de eletrônicos de consumo.

Consolidação de peças

Uma das aplicações economicamente mais significativas da capacidade de geometria de fundição sob pressão é a consolidação de peças – combinando o que anteriormente eram vários componentes fabricados e montados em uma única peça fundida sob pressão. O uso de fundição sob pressão de grande formato pela Tesla (Giga Casting) foi consolidado mais de 70 peças individuais estampadas e soldadas na estrutura inferior da carroceria traseira do Modelo Y em uma única fundição de alumínio. Isso eliminou dispositivos de montagem, robôs de soldagem e operações de união em grande parte da estrutura da carroceria.

Lógica semelhante se aplica em menor escala em muitos setores. Um bloco coletor hidráulico fundido pode substituir um bloco usinado, além de múltiplas conexões e portas soldadas, reduzindo a contagem de peças e possíveis pontos de vazamento.

Qualidade de acabamento superficial

A fundição sob pressão produz acabamentos superficiais na faixa de Ra 0,8 a 3,2 µm diretamente da matriz, sem qualquer usinagem ou polimento adicional. Isto é significativamente mais suave do que a fundição em areia (Ra 6,3–25 µm) e comparável a operações de usinagem leves.

A superfície lisa fundida é adequada para pintura direta, revestimento em pó, anodização ou chapeamento sem extensa preparação de superfície. Para produtos voltados para o consumidor – alças, caixas, acabamentos decorativos – isso significa custos de acabamento mais baixos e tempo mais rápido para obter uma aparência comercializável.

As ferramentas de fundição sob pressão também podem incorporar superfícies texturizadas, logotipos, números de peças e detalhes finos diretamente na face da matriz, de modo que a marca e a identificação sejam fundidas em vez de aplicadas como operações secundárias.

Eficiência de materiais e reciclabilidade

A fundição sob pressão é um processo de formato quase final, o que significa que o volume de metal na peça fundida acabada é próximo ao volume de metal consumido. Ao contrário da usinagem a partir de tarugos sólidos – onde taxas de remoção de material de 50 a 80% são comuns para peças complexas – a fundição sob pressão gera relativamente pouca sucata. Sistemas de canais, poços de transbordamento e rebarbas são cortados e reciclados diretamente de volta ao forno de fusão.

As ligas primárias utilizadas na fundição sob pressão – alumínio, zinco, magnésio e ligas à base de cobre – são todas altamente recicláveis. As ligas secundárias de alumínio (produzidas a partir de sucata reciclada em vez de metal fundido primário) representam a maior parte do alumínio utilizado na fundição sob pressão e a sua produção requer aproximadamente 5% da energia necessário para produzir alumínio primário a partir do minério de bauxita. Isso torna a fundição sob pressão um processo de formação de metal intrinsecamente mais sustentável em comparação com aqueles que dependem de insumos de metal primário.

Na produção de grandes volumes, mesmo pequenas melhorias no rendimento do metal têm implicações significativas em termos de custos. Uma instalação que funde 10.000 kg de alumínio por dia e que melhora o rendimento de 70% para 75% recupera 500 kg de metal vendável por dia – uma redução significativa no custo de insumos e no consumo de energia.

Economia de Custos em Escala

A fundição sob pressão tem altos custos iniciais de ferramentas - uma matriz de produção para uma peça de alumínio de média complexidade normalmente custa entre US$ 50.000 e US$ 250.000 , dependendo do tamanho, complexidade e número de cavidades. Para peças fundidas estruturais muito grandes ou ferramentas multi-slides, os custos podem exceder US$ 500.000. Este investimento antecipado é a principal barreira à fundição sob pressão para aplicações de baixo volume.

No entanto, uma vez que o custo do ferramental é amortizado em um volume de produção suficiente – normalmente de 20.000 a 50.000 peças ou mais – o custo por unidade da fundição sob pressão cai bem abaixo das alternativas. A combinação de tempos de ciclo rápidos, mão de obra mínima por peça, baixas taxas de refugo e operações secundárias reduzidas cria um perfil de economia unitária que os processos concorrentes não conseguem igualar em volume.

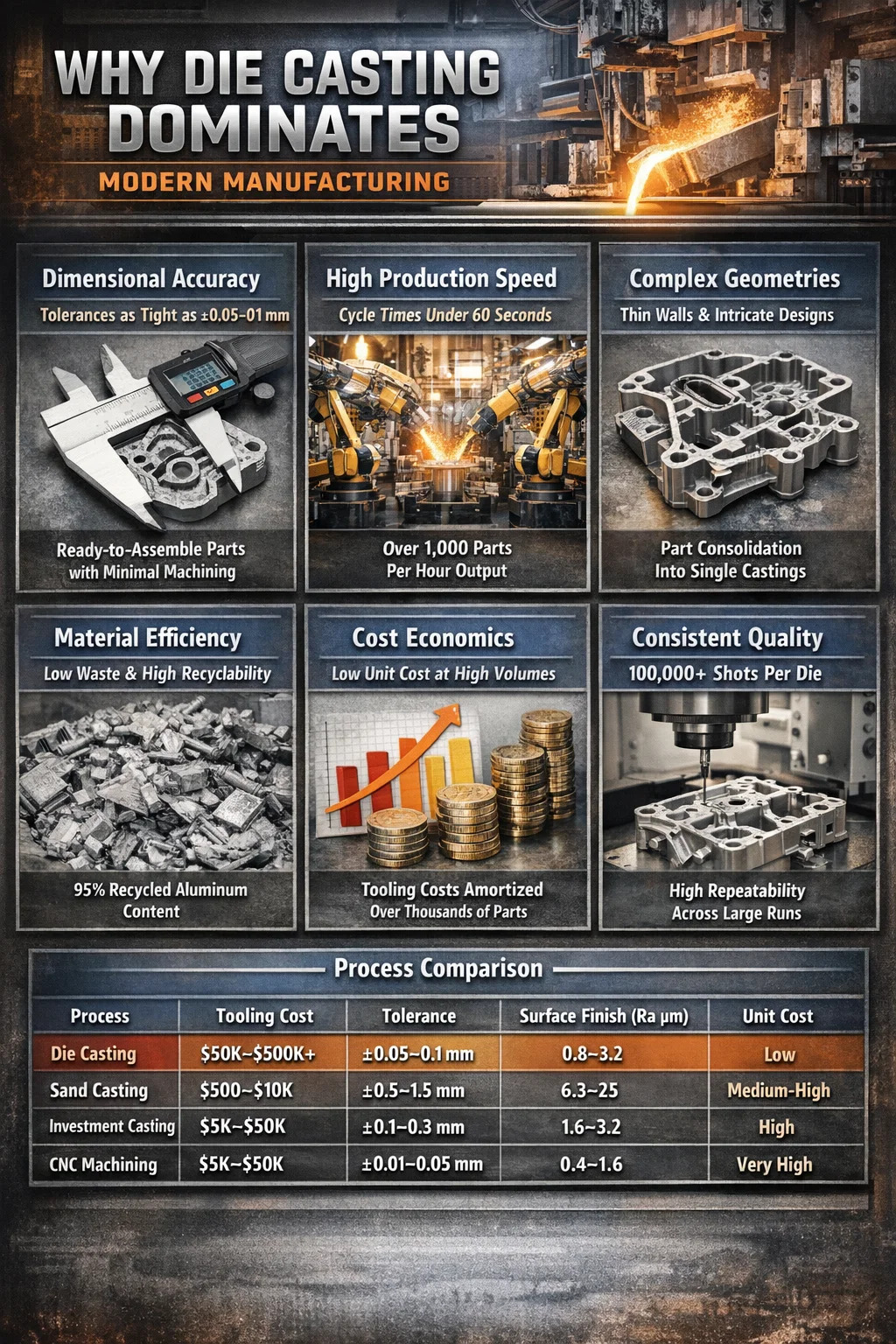

A tabela ilustra onde a fundição sob pressão se encaixa: não é a opção mais barata para volumes baixos e não corresponde à usinagem CNC para precisão máxima. Mas para produção de médio a alto volume de peças complexas que exigem boa precisão, superfícies lisas e baixo custo por unidade, ele ocupa uma posição que nenhum outro processo pode substituir totalmente.

Consistência e repetibilidade em longas execuções de produção

Uma matriz de aço H13 endurecido usada na fundição de alumínio é normalmente classificada para 100.000 a 200.000 fotos antes de exigir reforma ou substituição. As matrizes de fundição de zinco, operando sob temperaturas e pressões mais baixas, excedem rotineiramente 1.000.000 de tiros . Ao longo desta vida útil, as dimensões da matriz mudam minimamente, o que significa que as dimensões da peça permanecem dentro das especificações do primeiro ao último disparo.

Essa repetibilidade é crítica para a fabricação em linha de montagem. Quando milhares de peças idênticas devem ser combinadas com outros componentes provenientes de vários fornecedores, a consistência é tão importante quanto a precisão. Um suporte fundido que se ajusta corretamente no tiro 1 deve caber igualmente bem no tiro 100.000 - e em uma operação de fundição sob pressão bem mantida, isso acontecerá.

As modernas máquinas de fundição sob pressão usam controle de processo de circuito fechado para manter os parâmetros de injeção (velocidade de injeção, pressão, temperatura da matriz, tempo de resfriamento) dentro de janelas estreitas, garantindo ainda mais que as propriedades da peça permaneçam consistentes entre turnos, operadores e até mesmo instalações quando a mesma especificação de matriz for usada.

Opções de liga e propriedades mecânicas

A fundição sob pressão não se limita a um único material. Cada uma das ligas de fundição sob pressão mais comumente usadas oferece um perfil de desempenho específico:

• Ligas de alumínio (A380, A383, ADC12): O material de fundição sob pressão mais utilizado. Boa relação resistência-peso, excelente resistência à corrosão, boa condutividade térmica. Resistência à tração normalmente 300–330 MPa. Ideal para peças estruturais automotivas, carcaças eletrônicas, corpos de bombas.
• Ligas de zinco (Zamak 3, Zamak 5, ZA-8): Maior densidade que o alumínio, mas excepcional fluidez de fundição permite paredes mais finas e detalhes mais finos. Resistência à tração 280–400 MPa. Usado extensivamente em fechaduras, ferragens, conectores e peças em miniatura de precisão.
• Ligas de magnésio (AZ91D, AM60): Metal estrutural mais leve usado em fundição sob pressão, aproximadamente 35% mais leve que o alumínio. Resistência à tração 230–260 MPa. Uso crescente em painéis de instrumentos automotivos, colunas de direção e chassis de laptop.
• Ligas de cobre (latão, bronze): Usado onde são necessárias resistência à corrosão, condutividade elétrica ou propriedades do rolamento. Maior desgaste das ferramentas devido às elevadas temperaturas de fundição.

As propriedades mecânicas das peças fundidas sob pressão, embora geralmente inferiores às equivalentes forjadas devido à microporosidade na fundição, são adequadas para a grande maioria das aplicações estruturais. O tratamento térmico de peças fundidas de alumínio (têmpera T5 ou T6) pode melhorar ainda mais a resistência e a dureza quando necessário, embora isso seja limitado a peças de baixa porosidade produzidas por processos de fundição sob pressão ou assistidas por vácuo.

Aplicações onde a fundição sob pressão oferece o maior valor

Compreender onde a fundição sob pressão se destaca ajuda a esclarecer quando ela deve ser especificada em relação aos processos concorrentes.

Indústria Automotiva

O setor automotivo é responsável por aproximadamente 70% de toda a produção de fundição sob pressão de alumínio globalmente. Blocos de motor, caixas de transmissão, caixas de embreagem, bombas de óleo, caixas de diferenciais, suportes de suspensão e caixas de bateria EV são comumente fundidos sob pressão. O esforço em direção à redução do peso dos veículos para melhorar a eficiência de combustível e a autonomia dos veículos elétricos acelerou a mudança das peças fundidas de ferro e aço para as peças fundidas de alumínio.

Eletrônicos de consumo

Estruturas de laptop, estruturas internas de smartphones, corpos de câmeras e caixas de equipamentos de áudio são produzidas por fundição sob pressão – principalmente alumínio e magnésio. A capacidade de produzir estruturas estruturais de parede fina com recursos integrados de dissipação de calor e saliências de montagem torna a fundição sob pressão o processo preferido para este setor.

Equipamentos Industriais e Ferramentas Elétricas

As carcaças da caixa de engrenagens, as tampas das extremidades do motor, os corpos das válvulas pneumáticas e hidráulicas e as carcaças das ferramentas elétricas são fundidos em alto volume para maior durabilidade e precisão dimensional. A capacidade de integrar portas internas complexas em corpos de válvulas hidráulicas é uma vantagem específica da fundição sob pressão em relação às alternativas usinadas.

Hardware, fechaduras e acessórios

A fundição sob pressão de zinco domina a produção em alto volume de ferragens para portas, corpos de cadeados, acessórios para gabinetes, acessórios para encanamentos e conectores elétricos. A resolução dos detalhes e o acabamento superficial da fundição sob pressão de zinco correspondem ou excedem o que é alcançado pela usinagem, por uma fração do custo por unidade em volume.

Limitações a serem levadas em consideração na seleção do seu processo

A fundição sob pressão não é a escolha certa para todas as aplicações. Ser claro sobre suas limitações evita erros dispendiosos:

• Alto investimento em ferramentas: A produção de baixo volume (abaixo de 10.000 a 20.000 peças) muitas vezes não consegue amortizar os custos de ferramentas de forma competitiva. A fundição em areia ou fundição de precisão pode ser mais econômica em volumes mais baixos.
• Porosidade: A fundição sob pressão padrão retém o ar na peça fundida, criando microporosidade que limita a soldabilidade e dificulta o tratamento térmico. A fundição sob pressão a vácuo e a fundição por compressão atenuam isso, mas aumentam o custo do processo.
• Gama limitada de ligas: Nem todos os metais são adequados para fundição sob pressão. Ligas de alto ponto de fusão, como aço e titânio, não são comercialmente fundidas devido às temperaturas extremas envolvidas e ao rápido desgaste da matriz.
• Restrições de tamanho da peça: Peças muito grandes requerem máquinas muito grandes e caras. Embora existam agora máquinas de fundição sob pressão estrutural com forças de fixação superiores a 6.000 toneladas, ainda existem limites práticos no tamanho da peça.
• Restrições de projeto: A espessura da parede deve permanecer relativamente uniforme para evitar defeitos de contração. Rebaixos profundos e certas geometrias internas exigem ações laterais ou núcleos, aumentando a complexidade e o custo das ferramentas.

Nenhuma dessas limitações nega as principais vantagens da fundição sob pressão – elas simplesmente definem o envelope operacional dentro do qual a fundição sob pressão é a escolha ideal.

Desenvolvimentos emergentes ampliando a capacidade de fundição sob pressão

O processo de fundição sob pressão continua a evoluir, expandindo a sua gama de aplicações e abordando limitações históricas.

Fundição sob pressão assistida por vácuo

Ao evacuar o ar da cavidade da matriz antes da injeção, a fundição sob pressão a vácuo reduz drasticamente a porosidade. Isso permite o tratamento térmico T6 de peças fundidas de alumínio, melhorando o limite de escoamento ao 30–50% em comparação com a condição de fundido e abrindo aplicações estruturais anteriormente limitadas a peças forjadas.

Fundição sob pressão semissólida (Reofundição e Tixocasting)

A injeção de metal em estado semissólido – parcialmente solidificado em uma pasta em vez de totalmente líquido – reduz a turbulência e o gás preso durante a injeção. As peças fundidas semissólidas possuem microestruturas mais próximas das peças forjadas, com propriedades mecânicas e soldabilidade superiores. A adoção está crescendo em componentes estruturais automotivos.

Fundição sob pressão estrutural de grande formato

Máquinas com forças de fixação de 6.000 a 9.000 toneladas estão sendo utilizadas para megafundições estruturais automotivas. Esses sistemas, pioneiros na produção em volume pela Tesla e agora adotados por vários OEMs, produzem estruturas de carroceria em branco em peças fundidas únicas que anteriormente exigiam dezenas de componentes estampados e soldados. Isto representa uma mudança fundamental na forma como as estruturas dos veículos são fabricadas.

Projeto de ferramentas baseado em simulação

O software avançado de simulação de fluxo e solidificação do molde permite que as ferramentas de fundição sob pressão sejam otimizadas antes que qualquer metal seja cortado. As localizações das portas, a geometria do canal, o posicionamento do transbordamento e o projeto do canal de resfriamento são validados digitalmente, reduzindo o número de iterações de ferramentas necessárias e encurtando o tempo desde o projeto até a primeira peça de produção. Isso reduz o custo historicamente alto e o risco de cronograma do desenvolvimento de ferramentas de fundição sob pressão.
