Quanto tempo leva a fundição sob pressão?

Quanto tempo dura Fundição sob pressão Tomar? A resposta direta

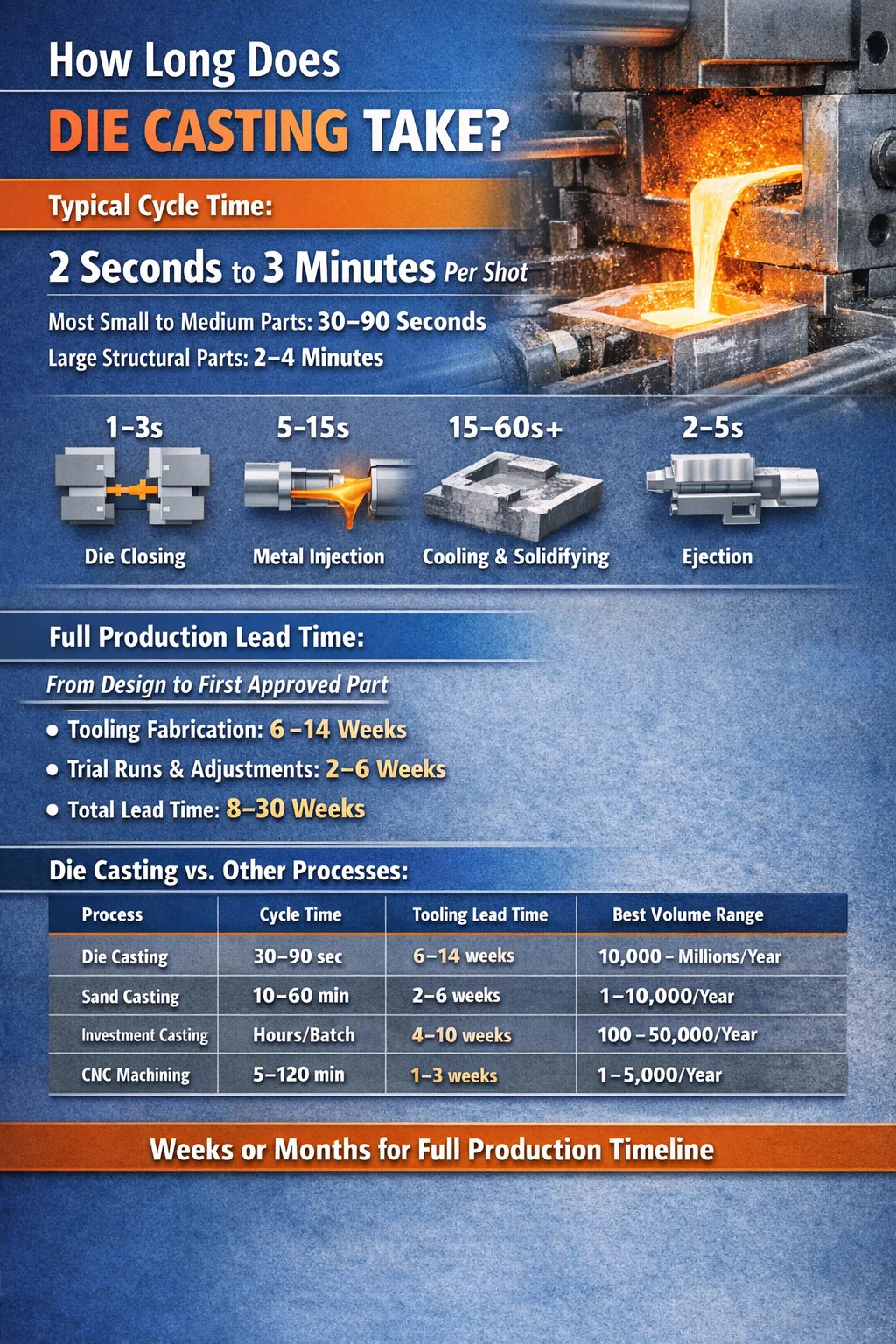

Um único ciclo de fundição normalmente leva de 2 segundos a 3 minutos , dependendo do tamanho da peça, tipo de liga, espessura da parede e configuração da máquina. Para a maioria dos componentes pequenos e médios de alumínio ou zinco — do tipo usado em suportes automotivos, caixas e produtos eletrônicos de consumo — um tempo de ciclo realista fica entre 30 e 90 segundos . Grandes peças estruturais de magnésio ou alumínio para veículos elétricos podem aumentar essa janela para 2–4 ​​minutos por disparo.

Esse número de tempo de ciclo conta apenas parte da história. Antes que a primeira peça boa saia da linha, uma operação de fundição sob pressão envolve a fabricação de ferramentas (que pode levar de 6 a 14 semanas), configuração da máquina, pré-aquecimento da matriz, disparos de teste e validação dimensional. Desde o projeto bruto até a peça de produção aprovada, o cronograma completo é medido em semanas ou meses, não em segundos.

Compreender o ciclo por dose e o cronograma total de produção ajuda compradores, engenheiros e equipes de operações a definir expectativas realistas e evitar erros de programação dispendiosos.

O processo de fundição sob pressão: análise do tempo etapa por etapa

Cada ciclo de fundição sob pressão consiste em vários estágios sequenciais. Cada um consome tempo e os atrasos em qualquer estágio se propagam no ciclo geral. Aqui está o que realmente acontece dentro de cada cena:

Fechamento e fixação da matriz

As duas metades da matriz – a metade da matriz fixa e a metade da matriz ejetora – são unidas e travadas sob alta força de fixação. Para uma máquina de câmara fria de 400 toneladas, esta etapa leva aproximadamente 1–3 segundos . Máquinas maiores com tonelagem mais alta movimentam mais massa e podem exigir de 3 a 5 segundos apenas para fechar e confirmar o travamento. Força de fixação insuficiente leva a defeitos de flash, portanto esta etapa não pode ser apressada arbitrariamente.

Injeção de Metal

O metal fundido é forçado para dentro da cavidade da matriz sob pressão. Na fundição sob pressão em câmara quente – usada principalmente para ligas de zinco, chumbo e estanho – o mecanismo de injeção fica submerso no fundido, portanto o tempo de preenchimento é extremamente rápido: 0,01 a 0,5 segundos . Na fundição sob pressão em câmara fria - usada para alumínio, cobre e magnésio - o metal deve primeiro ser colocado em uma manga de injeção separada, adicionando alguns segundos antes do início da injeção. O próprio preenchimento da cavidade nos processos de câmara fria ainda acontece em 0,01 a 0,1 segundos , mas a fase total de injeção, incluindo o enchimento, é próxima de 5 a 15 segundos.

Solidificação e Resfriamento

Esta é a fase mais longa na maioria dos ciclos de fundição sob pressão. Após a injeção, o metal deve esfriar o suficiente para desenvolver rigidez estrutural suficiente para ejeção sem distorção. O tempo de resfriamento depende da geometria da peça, da espessura da parede, das propriedades da liga e de quão bem os canais de resfriamento de água da matriz são projetados e mantidos.

Peças de zinco com paredes finas (paredes de 1,5 a 2,5 mm) podem solidificar em 3–8 segundos . Peças de alumínio com paredes de 3–5 mm normalmente precisam 15–40 segundos . Fundições estruturais de alumínio espessas com seções de 6 a 10 mm podem exigir 60–120 segundos ou mais. Reduzir o tempo de resfriamento sem induzir porosidade ou empenamento é um dos principais desafios de engenharia na fundição sob pressão de grandes volumes.

Abertura da matriz e ejeção de peças

Quando a peça estiver sólida o suficiente, a matriz se abre e os pinos ejetores empurram a peça fundida para fora da cavidade. Esta sequência mecânica normalmente leva 2–5 segundos . As peças caem em uma esteira transportadora ou em um tanque de resfriamento. A força de ejeção deve ser calibrada cuidadosamente – se for muito pequena, a peça emperra; demais e recursos finos quebram ou deformam.

Lubrificação e reinicialização da matriz

Após a ejeção, robôs ou sistemas de pulverização aplicam lubrificante de liberação de matriz (normalmente à base de água) nas superfícies da cavidade. Isto evita a aderência e ajuda a controlar a temperatura da matriz. O tempo de pulverização varia de 2 a 10 segundos dependendo da complexidade da matriz e do número de bicos de pulverização. Os ciclos de purga para limpar o excesso de lubrificante adicionam mais 1–3 segundos. O dado então fecha e o próximo ciclo começa.

Tempos de ciclo típicos por liga e tipo de peça

Diferentes ligas têm diferentes propriedades térmicas, pressões de injeção e comportamentos de solidificação. A tabela abaixo mostra tempos de ciclo representativos para materiais comuns de fundição sob pressão em todas as categorias de tamanho de peça:

O zinco produz consistentemente os tempos de ciclo mais curtos devido ao seu ponto de fusão mais baixo (aproximadamente 380–420°C), solidificação mais rápida e compatibilidade com máquinas de câmara quente que eliminam a etapa de enchimento. O alumínio requer significativamente mais tempo de resfriamento devido à sua maior massa térmica e temperatura de vazamento (620–680°C). As ligas de cobre, com temperaturas de vazamento acima de 900°C, exigem materiais de matriz robustos e resfriamento prolongado, tornando-as uma das mais lentas na fundição sob pressão.

Fatores que controlam quanto tempo leva a fundição sob pressão

O tempo de ciclo não é um número arbitrário atribuído pelo fabricante da máquina. Resulta de variáveis ​​físicas e de processo específicas que os engenheiros podem medir, modelar e – até certo ponto – controlar. Os fatores mais impactantes são:

Espessura da parede e geometria da peça

O tempo de resfriamento varia aproximadamente com o quadrado da espessura da parede. Dobre a espessura da parede e você quadruplicará aproximadamente o tempo de resfriamento necessário, todo o resto igual. Uma peça com parede nominal de 3 mm que esfria em 20 segundos precisará de aproximadamente 80 segundos se for reprojetada para 6 mm. É por isso que as revisões de design para capacidade de fabricação (DFM) pressionam consistentemente por paredes finas e uniformes – não apenas para economizar material, mas para manter os tempos de ciclo e os custos por peça gerenciáveis.

A geometria também afeta o tempo de preenchimento. Cavidades complexas com corredores estreitos, nervuras finas e múltiplos núcleos requerem velocidades de injeção mais lentas ou correm o risco de porosidade induzida por turbulência. Peças com bolsões profundos ou rebaixos precisam de ações laterais (núcleos deslizantes) que adicionam etapas mecânicas às sequências de abertura e fechamento.

Gerenciamento de temperatura da matriz

A temperatura da matriz tem um efeito direto e poderoso no tempo do ciclo. Matrizes que funcionam muito frias causam solidificação prematura, mau funcionamento e fechamentos a frio. Matrizes que esquentam muito aumentam o tempo de resfriamento e correm o risco de soldar (metal grudado na matriz). A janela ideal de temperatura da matriz para fundição sob pressão de alumínio é normalmente 150–250°C na superfície da cavidade, mantido através de uma combinação de canais internos de resfriamento de água e resfriamento externo por spray.

Os controladores de temperatura da matriz (DTCs) circulam água ou óleo aquecido através da matriz para estabilizar a temperatura durante a inicialização e mantê-la durante a produção sustentada. Um circuito de resfriamento bem projetado pode reduzir o tempo de solidificação em 20–35% em comparação com uma matriz não otimizada da mesma geometria. Linhas de resfriamento mal posicionadas – muito longe de seções espessas – deixam pontos quentes que forçam os operadores a prolongar artificialmente o tempo de resfriamento para evitar peças empenadas ou empoladas.

Tonelagem e velocidade da máquina

Máquinas de maior tonelagem movimentam placas mais pesadas e exigem mais tempo para movimentos de abertura e fechamento da matriz, mesmo com acionamentos hidráulicos ou elétricos rápidos. Uma máquina de 160 toneladas pode completar um ciclo de fixação em 1,5 segundos; uma máquina de 2.000 toneladas que faz peças automotivas estruturais pode levar de 5 a 8 segundos apenas para fixação. As máquinas elétricas de fundição sob pressão (acionadas por servo) geralmente alcançam movimentos de fixação e injeção mais rápidos e repetíveis do que as máquinas mais antigas somente hidráulicas, geralmente aparando de 2 a 5 segundos por ciclo em peças de tamanho médio.

Número de cavidades

As matrizes multicavidades produzem mais peças por disparo sem aumentar proporcionalmente o tempo do ciclo. Uma matriz de cavidade única para um pequeno conector de zinco pode funcionar a 15 segundos por ciclo, produzindo 4 disparos por minuto. Uma matriz de 16 cavidades para a mesma peça na mesma máquina ainda funciona cerca de 15 a 20 segundos por ciclo, mas agora produz 16 peças por ciclo em vez de uma – reduzindo efetivamente o tempo por peça de 15 segundos para menos de 1,5 segundos. A desvantagem é o custo mais alto da matriz (uma matriz de zinco com 16 cavidades pode custar de US$ 80.000 a US$ 150.000 versus US$ 15.000 a US$ 30.000 para uma cavidade única) e um controle de qualidade mais complexo.

Nível de automação

As operações manuais – onde um operador coloca o metal, remove as peças manualmente e pulveriza a matriz com uma pistola portátil – introduzem uma variabilidade no tempo do ciclo de 10–30%. A extração robótica, os sistemas de pulverização automatizados e as prensas de corte integradas eliminam essa variabilidade. Em fábricas de alto volume totalmente automatizadas que produzem peças automotivas, a variação ciclo a ciclo é rotineiramente mantida em menos de 1 segundo, permitindo uma previsão precisa do rendimento e uma qualidade metalúrgica consistente.

Prazos de entrega de fundição sob pressão: do design à primeira peça de produção

Para compradores e gerentes de projeto, o tempo de ciclo por disparo costuma ser menos relevante imediatamente do que o tempo total de entrega desde o pedido de compra até a primeira remessa aprovada. Esta linha do tempo se divide em várias fases distintas:

Projeto e fabricação de ferramentas

As matrizes de fundição sob pressão são ferramentas complexas usinadas com precisão, feitas de aço para ferramentas para trabalho a quente H13 ou classes equivalentes. Uma ferramenta de fundição sob pressão de alumínio de média complexidade — cavidade única, geometria moderada, sem ações laterais — normalmente leva 6–10 semanas para fabricar a partir de projeto aprovado. Matrizes com múltiplas ações laterais, resfriamento interno complexo ou tolerâncias dimensionais restritas podem levar 10–16 semanas . O custo do ferramental varia de aproximadamente US$ 15.000 para uma matriz de zinco simples a mais de US$ 300.000 para uma matriz de alumínio estrutural grande com sistemas de vácuo e núcleos múltiplos.

Fornecedores na China e no Sudeste Asiático costumam citar de 4 a 6 semanas para ferramentas, mas isso geralmente exclui ciclos de revisão de projeto e pode envolver prazos reduzidos que aumentam a contagem de tentativas e atrasam a aprovação de peças.

Tiros de teste e qualificação de peças

Depois que a matriz é instalada na máquina, o processo começa com os disparos T1 (primeiro teste). Esses disparos iniciais são usados ​​para estabelecer parâmetros básicos do processo – velocidade de injeção, pressão de enchimento, temperatura da matriz e tempo de resfriamento. É extremamente raro que uma matriz produza peças conformes no primeiro dia de testes. A maioria dos programas orçamentam 2–4 rodadas de testes durante 2 a 6 semanas para ajustar o processo, resolver desvios dimensionais e resolver defeitos de superfície.

As peças fundidas de nível automotivo exigem PPAP (Processoo de aprovação de peças de produção) ou documentação equivalente, incluindo relatórios dimensionais, certificações de materiais e estudos de capacidade de processo (Cpk ≥ 1,67 em recursos críticos). Esta fase de documentação pode adicionar mais 2 a 4 semanas após as peças passarem pela inspeção dimensional.

Resumo do prazo total de entrega

• Peça simples, sem ações secundárias, não automotiva: 8–14 semanas desde o pedido de ferramentas até a primeira remessa aprovada
• Fundição sob pressão automotiva de média complexidade: 14–22 semanas
• Grande peça estrutural com fundição a vácuo e PPAP: 20–30 semanas
• Fundição sob pressão de protótipo (ferramentas macias, matrizes de alumínio ou kirksite): 2–4 semanas , volume limitado, menor precisão

Fundição sob pressão em câmara quente versus câmara fria: comparação de tempo

As duas principais categorias de processos de fundição sob pressão diferem significativamente em velocidade devido à sua arquitetura mecânica fundamental:

Fundição sob pressão de câmara quente

Nas máquinas de câmara quente, o cilindro de injeção (pescoço de ganso) fica permanentemente submerso no banho de metal fundido. Quando o êmbolo retrai, o metal enche a câmara automaticamente. Quando avança, o metal é forçado através do pescoço de ganso e para dentro da matriz. Como não há etapa de carregamento separada, os tempos de ciclo são dramaticamente mais curtos — pequenas peças de zinco podem circular de 300 a 500 disparos por hora em matrizes com múltiplas cavidades. Este processo é limitado a ligas de baixo ponto de fusão (zinco, chumbo, estanho, algum magnésio) porque temperaturas mais altas degradam rapidamente os componentes submersos.

Fundição sob pressão em câmara fria

As máquinas de câmara fria mantêm o mecanismo de injeção separado do forno de fusão. Um operador ou robô de panela automatizado transfere uma dose medida de metal para a manga de injeção antes de cada ciclo. Isso adiciona 5–15 segundos por ciclo em comparação com a câmara quente, mas permite o processamento de ligas de alta temperatura como alumínio, magnésio e cobre que destruiriam um pescoço de ganso submerso. A maior parte da fundição sob pressão por peso – principalmente peças automotivas de alumínio – usa máquinas de câmara fria.

Em termos práticos, um conector de zinco produzido em uma máquina de câmara quente pode custar entre US$ 0,08 e US$ 0,25 por peça apenas em tempo de ciclo. A mesma geometria da peça redesenhada em alumínio em uma máquina de câmara fria poderia ter custos relacionados ao tempo de ciclo de US$ 0,40 a US$ 1,20 por peça – um fator de custo real em aplicações de eletrônicos de consumo de alto volume, onde centenas de milhões de unidades por ano fazem cada segundo contar.

Como a fundição sob pressão se compara a outros processos de fabricação em termos de velocidade

A fundição sob pressão é um dos métodos mais rápidos para produzir peças metálicas complexas em escala, mas sua vantagem de velocidade é mais pronunciada em grandes volumes. Uma comparação com outros processos comuns de conformação de metal esclarece onde está a fundição sob pressão:

A vantagem de velocidade da fundição sob pressão em relação à fundição em areia e microfusão é substancial — geralmente 10x a 50x mais rápida por peça quando operando em plena produção. Essa vantagem de velocidade, combinada com excelente repetibilidade dimensional (tolerâncias de ±0,1 mm em recursos não críticos são mantidas rotineiramente), explica por que a fundição sob pressão domina na fabricação automotiva, de eletrônicos de consumo e de eletrodomésticos em volumes acima de aproximadamente 10.000 peças por ano.

Estratégias para reduzir o tempo do ciclo de fundição sob pressão

Na produção de grandes volumes, mesmo uma redução de 5 segundos no tempo de ciclo se traduz diretamente em economias de custos mensuráveis. Uma peça funcionando a 60 segundos por ciclo em uma máquina com uma taxa de carga de US$ 120/hora custa US$ 2,00 por ciclo. Reduza isso para 50 segundos e o custo por peça cairá para US$ 1,67 – uma redução de 16,5% sem alteração de material, mão de obra ou despesas gerais. Com 1 milhão de peças por ano, isso representa uma economia anual de US$ 330.000 com uma única melhoria de processo. As estratégias mais eficazes de redução do tempo de ciclo são:

Otimize o projeto do circuito de resfriamento

O resfriamento conformado – onde os canais de resfriamento seguem o contorno da cavidade em vez de correrem em linhas retas – pode reduzir o tempo de resfriamento em 20–40% em comparação com canais perfurados convencionais. Os canais conformais são fabricados usando fabricação aditiva (impressão 3D de pastilhas de aço para ferramentas) e posicionam a água de resfriamento muito mais próxima de superfícies complexas. O custo inicial adicional do ferramental (normalmente entre US$ 10.000 e US$ 40.000 extras por conjunto de pastilhas) é recuperado rapidamente em programas de alto volume.

Use a pressão de intensificação corretamente

A aplicação de alta pressão de intensificação (pressão de 2ª fase) imediatamente após o preenchimento da cavidade força o metal em cada detalhe e compensa o encolhimento durante a solidificação. A intensificação adequada reduz a microporosidade, o que por sua vez permite paredes mais finas – que esfriam mais rápido. Este é um caminho indireto, mas eficaz, para tempos de ciclo mais curtos através de maior confiança no design das peças.

Minimize a temperatura de ejeção

As peças podem ser ejetadas em temperaturas mais altas do que muitos operadores supõem, desde que a geometria não seja propensa a empenamento e o posicionamento do pino ejetor esteja correto. Testes com imagens térmicas e medição de empenamento permitem que as equipes identifiquem experimentalmente o tempo mínimo de resfriamento seguro. Muitos programas de produção executam tempos de resfriamento de 10 a 20% mais longos do que o necessário, simplesmente porque nunca foram reotimizados após a configuração inicial.

Implementar monitoramento de processos em tempo real

Modernas máquinas de fundição sob pressão equipadas com sensores de pressão da cavidade, velocidade do êmbolo e temperatura da matriz podem ajustar automaticamente os parâmetros do processo, tiro a tiro. Este controle adaptativo evita tempos de resfriamento excessivamente conservadores que os operadores definem manualmente para evitar disparos ocasionais com defeito. Condições de processo consistentes também reduzem as taxas de refugo, o que melhora efetivamente o rendimento líquido sem alterar em nada o ciclo da máquina.

Redesenho para espessura de parede uniforme

Saliências, nervuras ou almofadas espessas que se desviam significativamente da espessura nominal da parede criam pontos quentes que determinam o tempo mínimo de resfriamento para toda a peça. A remoção de seções espessas, a adição de transições de raio e a substituição de almofadas sólidas por estruturas nervuradas podem eliminar esses gargalos. Em um redesenho documentado de suporte automotivo, a redução da parede máxima de 8 mm para 5 mm (mantendo a resistência por meio da geometria das nervuras) reduziu o tempo de resfriamento de 75 segundos para 42 segundos — uma redução de 44% que transferiu a peça para uma classe de máquina significativamente menor e mais barata.

Operações pós-fundição e seus requisitos de tempo

A cena de fundição é apenas o começo. A maioria das peças fundidas sob pressão requer operações adicionais antes de estarem prontas para envio ou montagem. Essas etapas pós-fundição acrescentam tempo – às vezes mais do que o próprio ciclo de fundição – e devem ser planejadas na programação geral da produção:

• Corte / Rebarbação: Remoção de rebarbas (aletas metálicas finas nas linhas divisórias) e sistemas de corrediça/porta. Rebarbação manual: 30–120 segundos por peça. Prensa de corte automática: 3–10 segundos por peça.
• Tiroteio: Limpeza de superfícies e melhoria de textura. Ciclo de lote: 5–15 minutos para um carregamento de peças.
• Usinagem CNC: Perfuração, rosqueamento e fresamento de precisão de superfícies fundidas. O tempo varia muito: 30 segundos a 10 minutos dependendo dos recursos e acessórios.
• Tratamento térmico (T5/T6 para alumínio): O tratamento com soluções e o envelhecimento artificial podem levar 6–24 horas total e requer programação de forno em lote.
• Acabamento de superfície (anodização, revestimento em pó, pintura): 1–48 horas dependendo do processo e conclusão da aula.
• Inspeção e medição dimensional: Inspeção CMM em primeiros artigos ou planos de amostra: 10–60 minutos por peça para relatórios abrangentes.

Quando as operações de pós-fundição são incluídas, o tempo total de fabricação por peça em uma oficina pode ser medido em horas ou dias, em vez de segundos. Células de produção eficientes combinam extração robótica, prensas de corte em linha e transportadores integrados para minimizar o tempo entre as operações e reduzir o estoque de trabalho em processo.

Equívocos comuns sobre o tempo de fundição sob pressão

Vários mal-entendidos persistentes sobre os cronogramas de fundição sob pressão causam problemas no fornecimento, no planejamento do programa e na estimativa de custos:

"A fundição sob pressão é sempre rápida"

A fundição sob pressão é rápida para produção repetida e em alto volume de peças idênticas. Não é rápido para volumes baixos, porque o prazo de entrega das ferramentas domina o cronograma. Para um pedido de protótipo de 500 peças, o prazo de entrega de ferramentas de 10 semanas torna a fundição sob pressão mais lenta do que a usinagem CNC ou mesmo a fundição de precisão em termos de tempo para a primeira peça. É por isso que a fundição de protótipos com ferramentas temporárias de alumínio existe como uma categoria - ela aceita a vida útil da ferramenta comprometida para obter peças mais rapidamente.

"Tempo de ciclo mais rápido sempre significa menor custo"

A redução do tempo de ciclo abaixo do mínimo estável do processo aumenta a taxa de refugo e a frequência de manutenção da matriz. Uma redução de 10 segundos no tempo de resfriamento que aumenta o desperdício de 2% para 8% economiza tempo de máquina, mas aumenta os custos de metal e retrabalho. O tempo de ciclo ideal minimiza o custo total por peça boa — e não apenas o tempo da máquina. Isto exige que os custos de sucata e retrabalho sejam considerados juntamente com a taxa de sobrecarga da máquina.

"O prazo de entrega cotado pelo meu fornecedor é o prazo de entrega total"

Os fornecedores normalmente citam o prazo de entrega das ferramentas e, às vezes, o prazo de entrega da amostra T1. Raramente incluem tempo para iterações de revisão de projeto, aprovação dimensional do lado do cliente, preparação de documentação PPAP ou logística. Os compradores que consideram o tempo de ferramenta cotado como o tempo total de produção normalmente ficam de 4 a 8 semanas atrasados. Um plano de programa realista adiciona pelo menos 3 a 6 semanas ao número cotado pelo fornecedor para aprovação de peças e configuração da cadeia de suprimentos.
